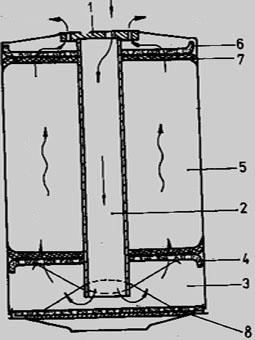

1-Junta perforada que une el Distribuidor y el canister 2-Tubo hueco por donde pasa el gas con CO2 3-Espacio vacío 4 Colador 5-Absorbente 6 Colador 7-Filtro 8-Base Invertida |
ESQUEMA CANISTER
El gas Exhalado pasa a través de la Junta Perforada (1) hacia el Tubo (2). Debajo hay un Espacio Vacío (3) que probablemente sea una trampa para el agua. De Allí vuelve a subir, pero esta vez a través de la Cal Sodada (5). Esta retiene el CO2 y solo deja pasar el O2 que vuelve a atravesar la Junta Perforada (1), llega al distribuidor que dirige el gas hacia el CounterLung en espera que hagamos una Inhalación.
|
|
1-Junta perforada que une el Distribuidor y el canister 2-Tubo hueco por donde pasa el gas con CO2 3-Espacio vacío 4 Colador 5-Absorbente 6 Colador 7-Filtro 8-Base Invertida |
